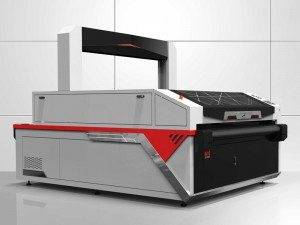

Sublimationstrykt stoflaserskæremaskine til sportstrøjer

Model nr.: CJGV-190130LD

Introduktion:

VISIONLASER SKÆRESYSTEM – √ Automatisk fremføring √ Flyvende scanning √ Høj hastighed √ Registrering og genkendelse af printet kontur af sublimeret stofrulle.Skæring af en række forskellige materialer, såsom polyester, bomuld, polymid, PVC, vinyl osv. Laserskærehastighed når op til 600 mm/s.Automatiseret produktionsproces med transportbånd og auto-feeding system.


Sublimationstrykt stoflaserskæremaskine

VISION LASER SKÆRESYSTEM – √Automatisk fodringFlyvende scanningHøj hastighedScan (registrer og genkend) en sublimeret stofrulle og tag højde for eventuel krympning eller forvrængning der kan opstå under sublimeringsprocessen og skære alle designs nøjagtigt ud.

Hvorfor Vision Laserskæring af trykt stof?

 Alsidig.Skær en række forskellige materialer, såsom polyester, bomuld, mikrofiber, polymid, PVC, vinyl osv.
 Høj hastighed.Laserskæringshastigheden når op til 600 mm/s.Automatiseret produktionsproces med transportbånd og auto-feeding system.
 Præcis.Høj præcision, glat skærkant, ingen flossning, ingen grund til at omarbejde på skærekanter.
 Ren.Berøringsfri laserproces.Ingen grund til at lime papir på tekstil, så man undgår manuel forurening under saksklippeprocessen.
 Høj fleksibilitet.Skær alle former for former samtidigt.
 Spare tid, spar materialer og spar arbejdsomkostninger.

Digital Printing Sublimation Stof Laser Cutting Solution

Flyvende genkendelse i stort format.5 sekunder for at identificere 1,6m x 3m.Ved fremføring af transportbånd kan kameraet hurtigt identificere trykt stof eller striber, plaider stof i realtid og derefter skæreinformationen, der sendes til skæremaskinen.Efter at have skåret et helt format, vil behandlingen gentage den samme proces.
God til at håndtere kompleks grafik.Specialiseret i forarbejdning af elastisk materiale.Kant ren, blød, ryddelig, automatisk tætningskant, høj nøjagtighed.
En maskine kan behandle 500-800 sæt tøj om dagen.Hele processen uden menneskelig indblanding.Med automatisk fodringssystem, scanning af konturudtrækning, fremføring og skæring færdig på én gang.

vision laserskæringssystem til sublimeringstryk tekstil med automatisk feeder

model nr.

CJGV-190130LD Vision laserskærer

Laser type

Co2 glas laser

Co2 RF metallaser

Laser Power

150W

150W

Arbejdsområde

1900 mmX1300 mm (74"×51")

Arbejdsbord

Transportør arbejdsbord

Arbejdshastighed

0-600 mm/s

Positioneringsnøjagtighed

±0,1 mm

Bevægelsessystem

Offline servomotorstyringssystem, LCD-skærm

Kølesystem

Konstant temperatur vandkøler

Strømforsyning

AC220V±5% 50/60Hz

Format understøttet

AI, BMP, PLT, DXF, DST osv.

Standard Samlokalisering

1 sæt topudsugningsventilator 550W, 2 sæt bundudsugningsventilator 1100W,

2 tyske kameraer

Valgfri samlokalisering

Automatisk fodringssystem

Miljøkrav

Temperaturområde: 10-35 ℃

Fugtighedsområde: 40-85 %

brugsmiljøet uden brandfarligt, eksplosivt, stærkt magnetisk, stærkt jordskælv

***Bemærk: Da produkter løbende opdateres, takkontakt osfor de seneste specifikationer.***

GOLDEN LASER - Vision Laserskæremaskine Model nr. Arbejdsområde
CJGV-160130LD 1600 mm × 1300 mm (63" × 51")
CJGV-160200LD 1600 mm × 2000 mm (63" × 78")
CJGV-180130LD 1800 mm × 1300 mm (70" × 51")
CJGV-190130LD 1900 mm × 1300 mm (74" × 51")
CJGV-320400LD 3200 mm × 4000 mm (126" × 157")

Ansøgning

→ Sportstøjstrøjer (basketballtrøje, fodboldtrøje, baseballtrøje, ishockeytrøje)

vision laser til basketball trøje, fodbold trøje, baseball trøje, ishockey trøje

→ Cykelbeklædning

vision laser til cykelbeklædning

→ Aktivt slid, leggings, yogatøj, dansetøj

vision laser til aktivt slid, leggings, yogatøj, dansetøj

→ Badetøj, bikinier

vision laser til badetøj, bikinier

1. On the fly – storformatgenkendelse kontinuerlig skæring

Denne funktion er til præcis placering og skæring af mønstret stof.For eksempel gennem digitaltryk trykt diverse grafik på stof.I den efterfølgende positionering og skæring, materialeinformation udtrukket afhøjhastigheds industrikamera (CCD), software smart identifikation lukket ydre kontur grafik, genererer derefter automatisk skærebanen og afslutte skæringen.Uden behov for menneskelig indgriben kan den opnå kontinuerlig genkendelsesskæring af hele rullen trykte stoffer.Dvs. ved hjælp af et visuelt genkendelsessystem i stort format genkender softwaren automatisk tøjets konturmønster og derefter automatisk konturskæringsgrafik, hvilket sikrer nøjagtig skæring af stoffet.Fordel ved konturregistrering

  • De originale grafikfiler kræves ikke
  • Registrer stoffer med rulletryk direkte
  • Automatisk uden manuel indgriben
  • Identifikation inden for 5 sekunder på hele skæreområdet

storformatgenkendelse kontinuerlig skæring

2. Udskæring af mærker

Denne skæreteknologi kan anvendes til en række mønstre og etiketter præcisionsskæring.Specielt velegnet til automatisk kontinuerlig udskrivning af tøjkonturskæring.Markeringspunktpositionering skærer ingen mønsterstørrelse eller formbegrænsninger.Dens placering er kun forbundet med to markørpunkter.Efter to markørpunkter for at identificere placeringen, kan grafik i hele formatet skæres præcist.(Bemærk: Arrangementsreglerne skal være de samme for hvert format af grafikken. Automatisk fremføring af kontinuerlig skæring, der skal udstyres med fremføringssystem.)Fordel ved detektering af trykte mærker

  • Høj præcision
  • Ubegrænset for afstanden mellem trykte mønstre
  • Ubegrænset til printdesign og baggrundsfarve
  • Kompensation for deformation af forarbejdningsmateriale

Udskæring af mærker

3. Strips og Plaids Skæring

CCD-kamera, som er installeret bagerst i skæresengen, kan genkende materialeinformation såsom striber eller plaider i henhold til farvekontrast.Indlejringssystemet kan udføre automatisk indlejring i henhold til den identificerede grafiske information og kravet om afskårne stykker.Og kan automatisk justere stykkernes vinkel for at undgå striber eller plaider forvrængning på fodringsprocessen.Efter indlejring udsender projektoren rødt lys for at markere skærelinjerne på materialer til kalibrering.

Skæring af striber og plaider

4. Firkantet skæring

Hvis du kun skal skære firkant og rektangel, hvis du ikke har høje krav til skærepræcision, kan du vælge nedenstående system.Arbejdsflow: lille kamera registrerer printmærkerne og laserskærer derefter firkanten/rektanglet.
