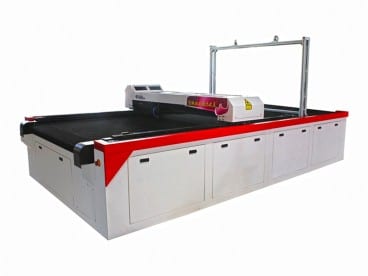

Stoflaserskæremaskine med stribe og plaid matchende funktion

Model nr.: CJGV160200LD

Introduktion:

Den "stribe og plaid matchning" støder man ofte på i stofsyning, især ved at bruge mønstrede, stribede eller plaid stoffer til at producere jakkesæt, skjorter, modetøj, fodtøj og boligtekstiler.I øjeblikket, hvor der fokuseres på at forbedre merværdien og kvaliteten af ​​produkter, er "stribe and plaid matching"-processen blevet standarden for måling af kvaliteten af ​​sådanne tekstilprodukter.


Stribe og plaid matchet skæring - Mulighed for Goldenlasers CO2 flatbed laserskærer

Komplet løsning til optimering af produktionsprocesser ved hjælp af striber, plaider eller mønstrede stoffer.

Striber eller plaider Matchet laserskæreteknik

CCD-kamera, som er installeret bag på laserskæresengen, kan genkende materialeinformation såsom striber eller plaider i henhold til farvekontrast.Indlejringssystemet kan udføre automatisk indlejring afhængigt af grafisk information og stykker identificeret krav samt justering af stykkernes vinkel for at undgå striber eller plader forvrængning forårsaget af fodring.Efter indlejring udsender projektoren rødt lys for at markere skærelinjerne på materialer til kalibrering.

Maskinegenskaber

Udstyret med professionel smarte striber/plaids-nesting-software, vision-system (Industrial HD area array CCD-kamera og vision-software inkluderet) og projektionspositioneringssystem.

Laserskæremaskinen kan realisere forskellige typer stribe- og plaid-matchningsfunktioner.

326271
404271
325271

Laserskæresystemet kan bruges til både stribe/plaidskæring og almindelig skæring.Det er dobbelt formål og omkostningseffektivt.

WORKFLOW

Laserskæresystemet leverer en komplet løsning til automatisk justering af markører til stofstriber og plaider.
2009171

Trin 1

Transportstof fra rulle

2009172

Trin 2

Projektionspositionering

2009173

Trin 3

Capture, Marker Matching

2009174

Trin 4

Importer skærefil

2009175

Trin 5

Start laserskæring

Tekniske specifikationer

Laser type CO2 DC glaslaser / RF metallaser
Laserkraft 150W
Arbejdsområde 1600mm×2000mm
Arbejdsbord Transportør arbejdsbord
Behandlingshastighed 0-600 mm/s
Positioneringsnøjagtighed ±0,1 mm
Bevægelsessystem Servo motor
Kølesystem Konstant temperatur vandkøler
Strømforsyning AC220V±5% 50/60Hz
Grafikformat understøttet AI, BMP, PLT, DXF, DST
Standard samlokalisering 2 sæt tyske kameraer, 1 sæt 550W topudsugningsventilator, 2 sæt 1100W bundudsugningsventilatorer, mini luftkompressor

Laserskæringsprøver og applikationer

striber plaider
striber plaider
striber plaider
stribe og plaid matchende applikation

Vores lasersystemer kan tilpasses fuldt ud til din virksomhed.Vi er i stand til at levere lasermaskiner i den bordstørrelse, lasertype, laserstyrke og konfiguration, der er bedst egnet til dine behov sammen med muligheder, der vil gøre din behandling perfekt skræddersyet til din applikationsindustri.

Tekniske parametre

Laser type CO2 DC glaslaser / RF metallaser
Laserkraft 150W
Arbejdsområde 1600mm×2000mm
Arbejdsbord Transportør arbejdsbord
Behandlingshastighed 0-600 mm/s
Positioneringsnøjagtighed ±0,1 mm
Bevægelsessystem Servo motor
Kølesystem Konstant temperatur vandkøler
Strømforsyning AC220V±5% 50/60Hz
Grafikformat understøttet AI, BMP, PLT, DXF, DST
Standard samlokalisering 2 sæt med 2 tyske kameraer, 1 sæt 550W topudsugningsventilator, 2 sæt 1100W bundudsugningsventilatorer, mini luftkompressor

Goldenlasers fulde udvalg af CO2-lasermaskiner

CO2 flatbed laserskæremaskiner(Stort format)

Vision laserskæremaskiner

CO2 Glavo Lasermaskiner

MARS serie lasermaskiner(lille format)

Laserskæremaskiner til etiketfinishing

Anvendelsesindustrier for laserskæring med stribe og plaid matchende funktion

① Beklædningsindustrien: Topkvalitetstøj, skjorter, jakkesæt, nederdele med striber, plaid eller mønstrede stoffer

② Skoindustri: Vævning af sportssko

③ Møbelindustri: Sofa, stol, dug med afstemte striber, plaider eller mønstrede stoffer

④ Tasker og kufferter: Topkvalitets tasker, kufferter, tegnebøger med afstemte striber, plaider eller mønstrede stoffer

stribe og plaid matchende i beklædningsindustrien

stribe og plaid matching i tekstilindustrien

Kontakt venligst goldenlaser for mere information.Dit svar på følgende spørgsmål vil hjælpe os med at anbefale den bedst egnede maskine.

1. Hvad er dit vigtigste behandlingskrav?Laserskæring eller lasergravering (markering) eller laserperforering?

2. Hvilket materiale skal du laserbehandle?

3. Hvad er størrelsen og tykkelsen af ​​materialet?

4. Efter laserbehandling, hvad skal materialet bruges til?(applikationsindustrien) / Hvad er dit endelige produkt?

5. Dit firmanavn, hjemmeside, e-mail, tlf. (WhatsApp / WeChat)?
